3Dプリンタを買ったので置く場所を作った
* IYHイャッッホォォォオオォオウ！(サラウンドで)
前々から光造形3Dプリンタが欲しいと思い、いつかSK本舗の入門セットを買おうと思っていたが、そのSK本舗のブラックフライデーで入門セットのハイスペックver.が15000円offだったので手が滑ってしまった。

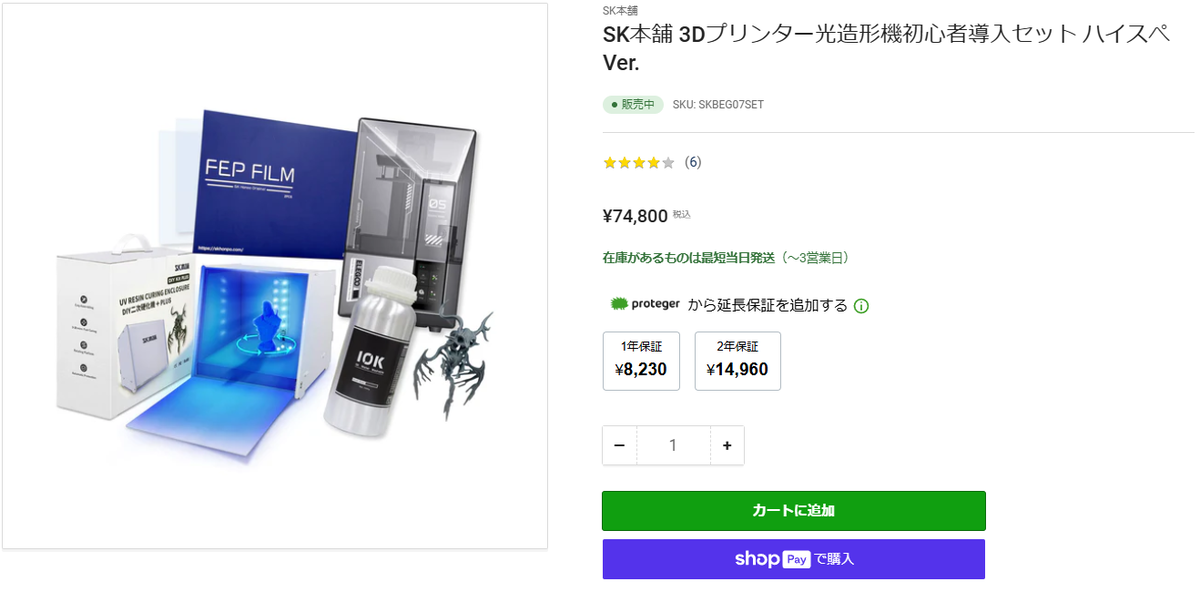

SK本舗 3Dプリンター光造形機初心者導入セット ハイスぺVer.skhonpo.com
内容としては光造形3Dプリンタ MARS5 Ultra にレジンや2次硬化機、消耗部品のついており”何買えばわからん”を解決してくれている。
Elegoo 光造形式3Dプリンター 『Mars 5 Ultra』skhonpo.com
設置に際して色々と購入をしたのでその備忘録を兼ねて書きおいておく。
(アフィリエイトは無いヨ)
置く場所を考える
光造形式3Dプリンタでとりあえず抑えて置くべきは以下ではないか
1.防振 - 一般家庭では限界があるので、せいぜい制震ゴムでも置くくらいだろうか。
2.遮光 - UV硬化機ではあるし、本体の透明部はUVカットではあろうが可能な限り囲ってあげたい。
3.換気 - UVレジンは硬化時にかなり臭うらしい。これはかなり問題となると調べると出てくるのでここを第一に考える。
以上から、3Dプリンタがすっぽりおさまり換気と遮光ができれば良しとしよう。
ちょうどいいのがなければ改造してしまおう
まずプリンタサイズは 268(幅) × 260(奥行) × 451.5(高さ) mm である。
高さは451.5mmであるが、カバーを上に外すことを考えると、700mm近い内寸の高さは必要なのではないかと思う。
また、2次硬化機を一緒にいれるなら500mmの内寸の幅が必要とも考える。
これを収めることを考える。アルミフレームを買って組むのもいいが、いかんせん高いので既存のラックを改造するなりしたい。
期待する内寸から選定すると、見つかったのがサンワサプライのL字デスク用シェルフだ。
direct.sanwa.co.jp
サンワサプライの机にくっつけられるシェルフだが、独立して使えるものである。サンワサプライは机に利用しているが、値段の割にしっかりしていて良い。
こいつを改造して行こう。

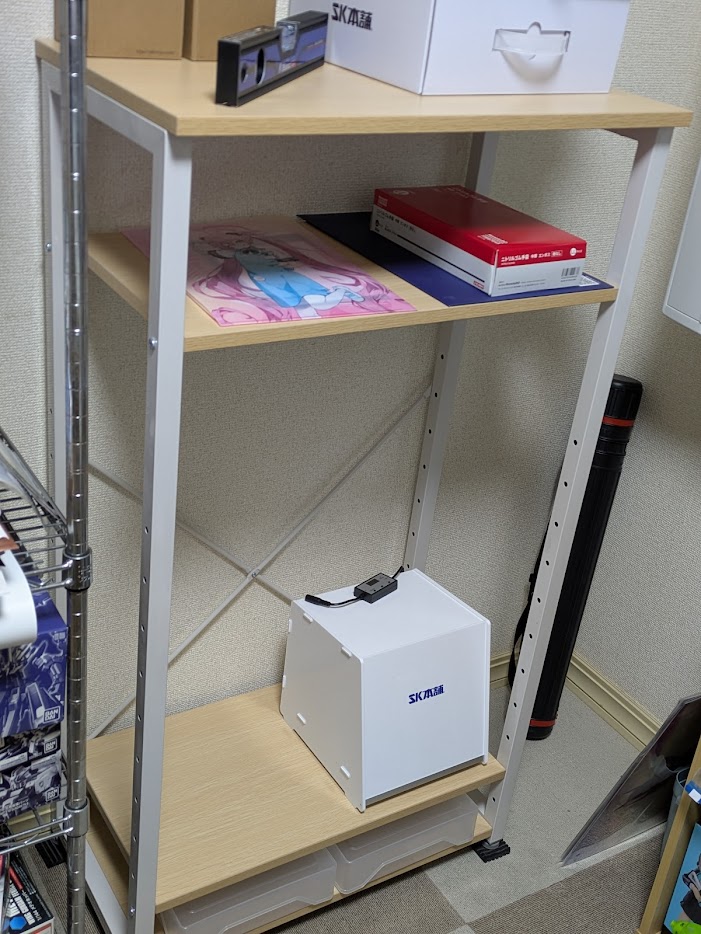

そして届いたものを組み立てたものがこちら。想定されている棚位置ではないため構造が弱くなっているが、改造することでなんとかする。
換気を行えるようにするために背中を塞ぐ
今回求められる気密レベルは高くなく、ただ3Dプリンタ設置部の雰囲気を排気できればよい。

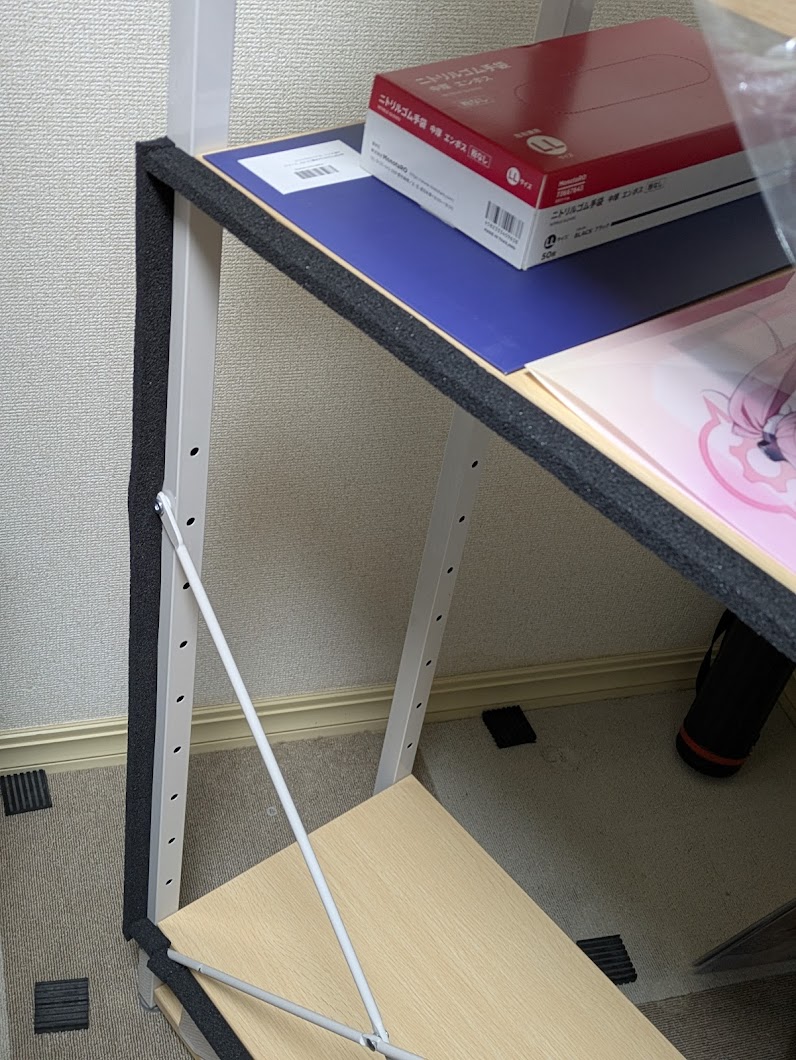

まず背面側だが、こちらは壁付するので棚の背中にスポンジを貼ることで対応しよう。
困ったときのモノタロウ。仕事でもよく使うEPDMスポンジテープが気軽に買えるのはありがたい。これを棚の背中側に貼り付ける。
www.monotaro.com

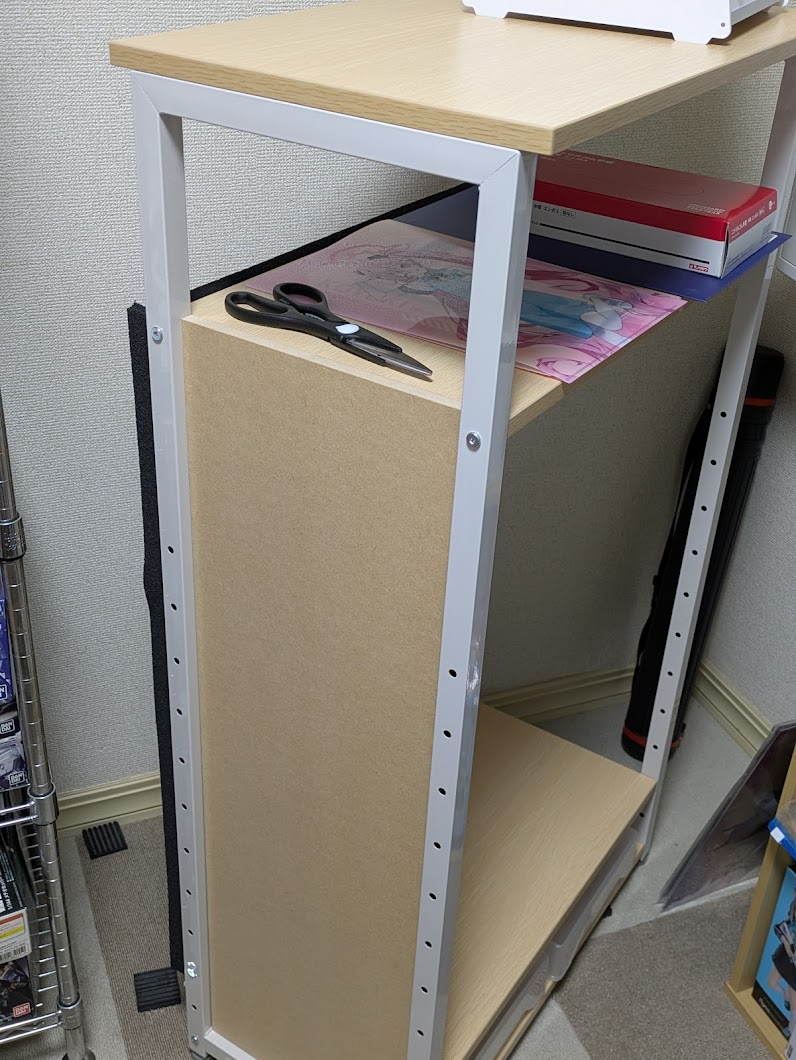

側面を塞ぐ、ついでに剛性を高める
横を塞ぐのは簡単。フレームの枠に合わせて板をいれてやればいい。ついでに棚板に締結することで構造を強化しよう。
板を買うのはDIY向け木材通販ショップ IPC-DIY Lab. 以前ツーバイフォー材で棚を作ったときにお世話になった店である。
diy-lab.jp
ここでMDF材をカットしたものを購入し、組み込んでいく。
一週間と経たずに届いたのでさっさと仮組。うまく嵌まっていい感じ。
さて、ただこれをつけても換気はできないのでモリモリ穴を開けていく。

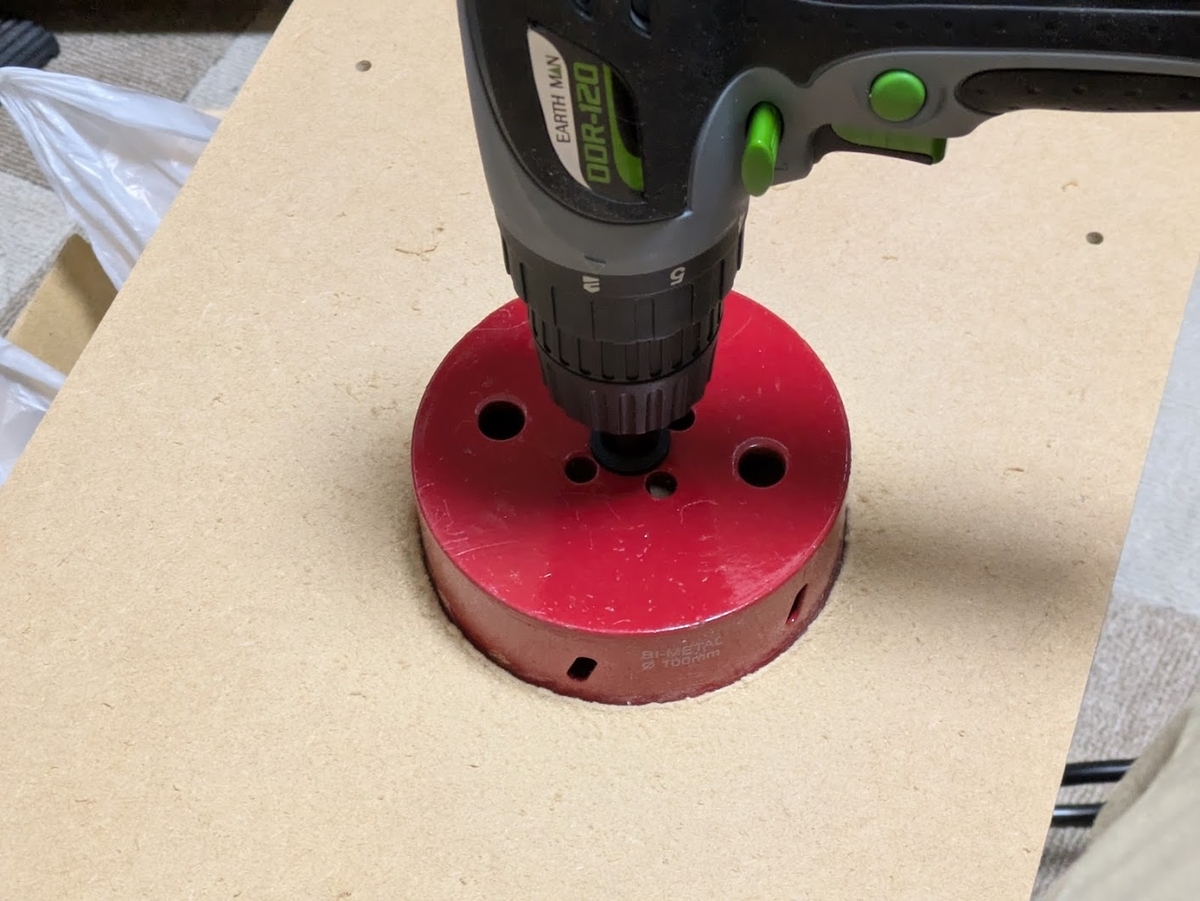

換気のためのダクトや、吸気のための口を作るためΦ100mmの穴、ケーブル口のためのΦ50mmの穴、ネジを通すための下穴をモリモリ開けていく。

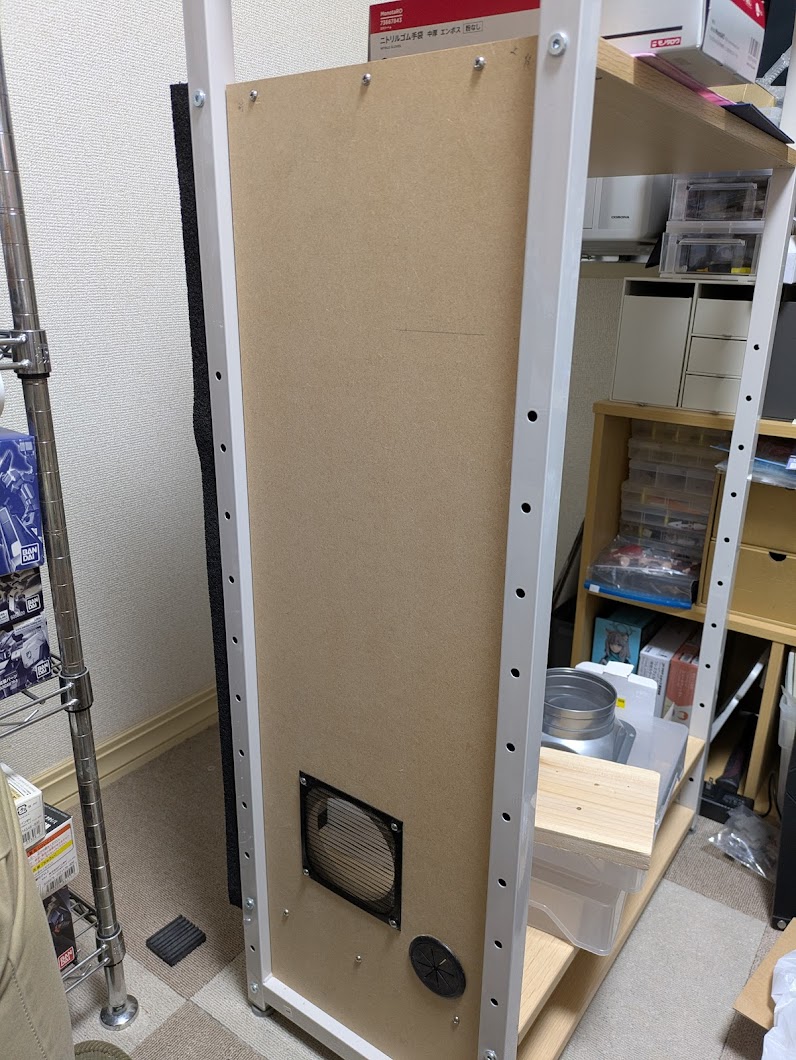

フィルター
Amazon.co.jp: アイネックス(AINEX) アルミファンフィルター 120mm用 ブラック CFA-120D-BK : 産業・研究開発用品
反対側も加工して棚に取り付ける。
こちら側は排気を行うのでダクトを取り付ける。
ダクトフランジ
Amazon | TiCoast ストレートパイプフランジ 金属 亜鉛めっき ダクトコネクター フランジ 換気システム 配管部品用 シルバー (方型-100mm) | 換気口
これで両サイドは完了である。いい具合に補強もされて一安心。

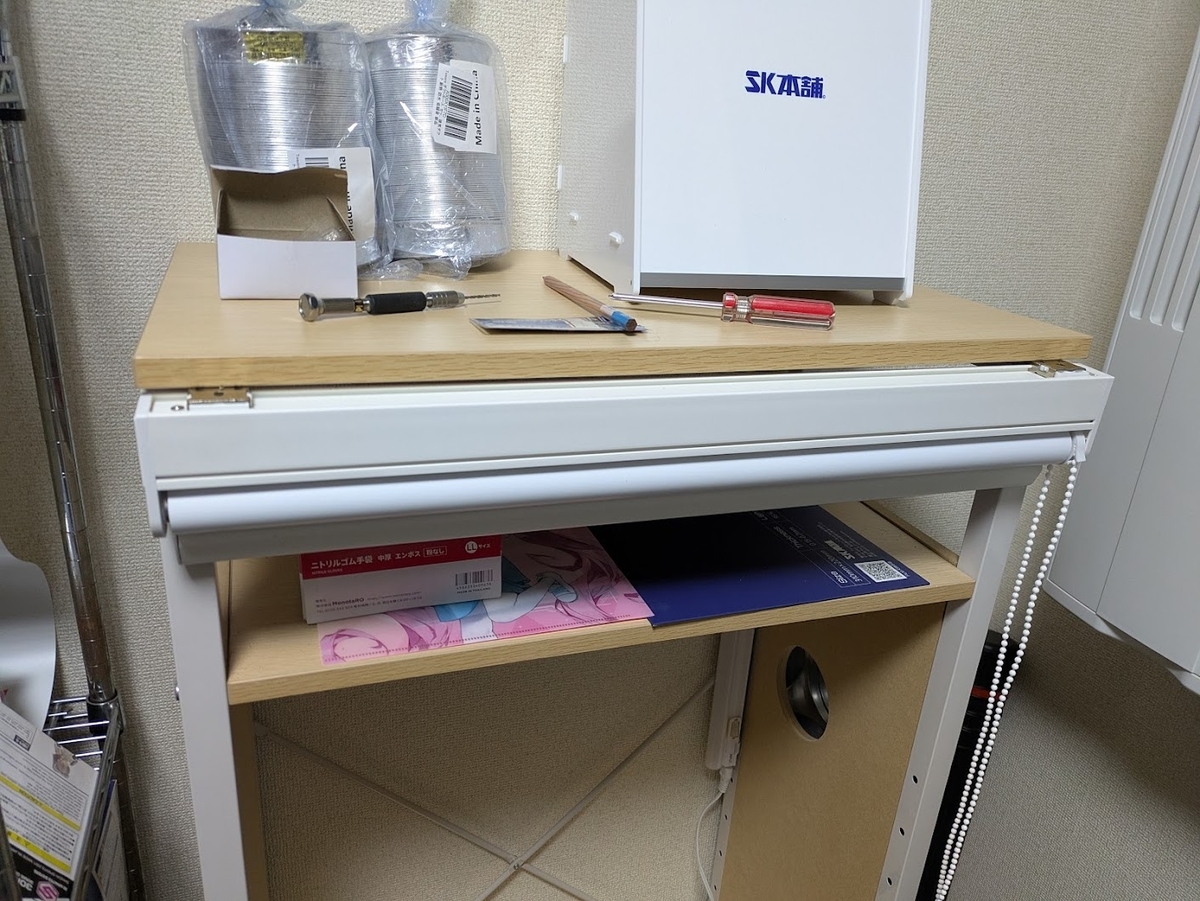

遮光、排気、アクセス性を考えた正面

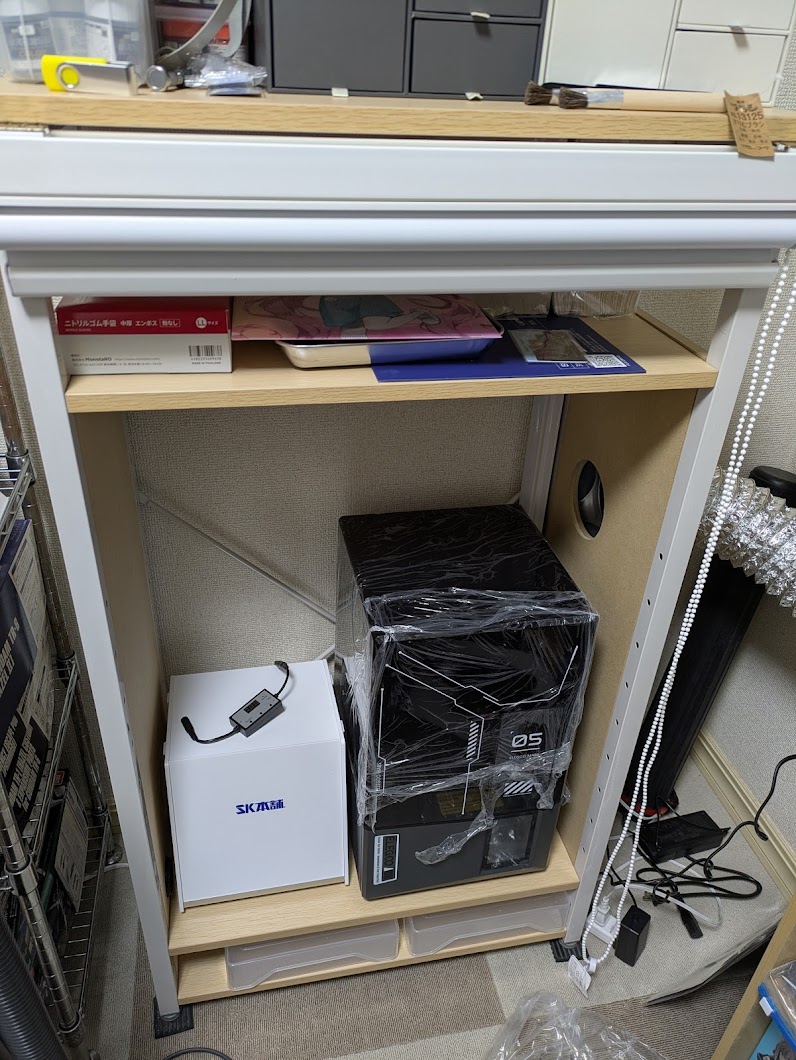

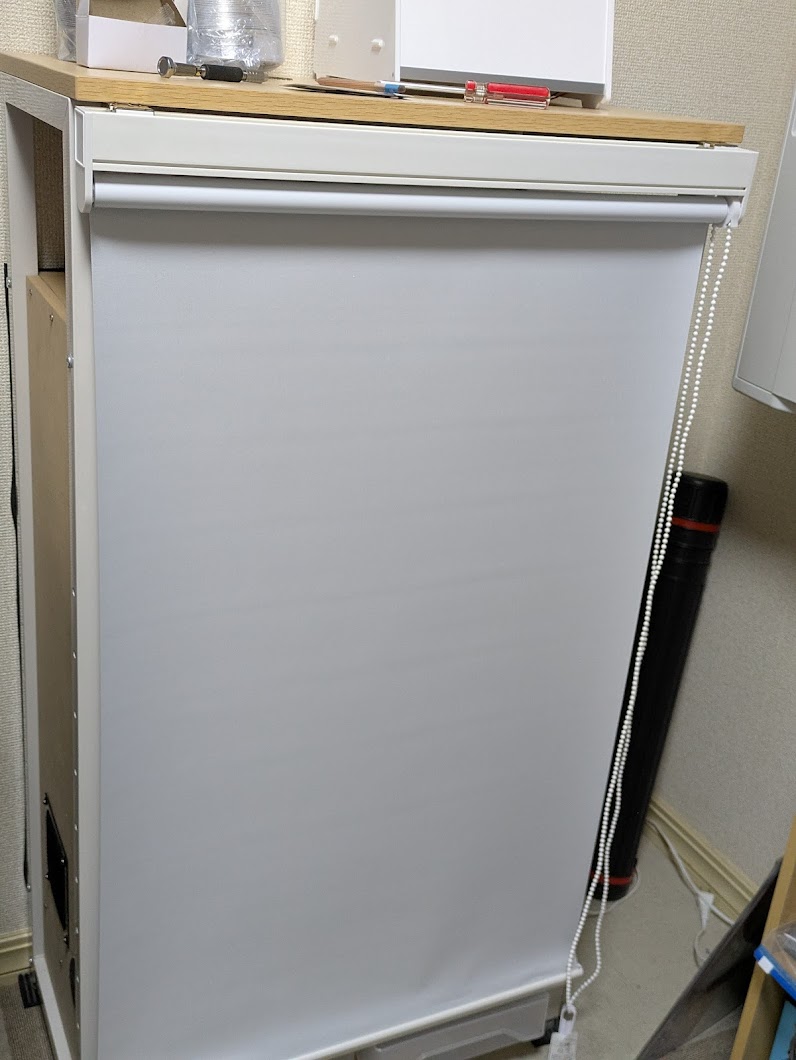

そうだ、ロールカーテンを使おう。
この棚は幅600mm。このサイズは小窓用カーテンで存在するので、ロールカーテンであれば遮光性・空気の流れの遮断、アクセス性をクリアできる。
なんでもあるなAmazon。
排気ルートを構成する
当然であるが穴を開けても空気は動かない。排気する機構が必要なのである。
今回はそこまで大きな排気量は求めておらず、機能として優先するのはコンパクトで変速が可能なものである。

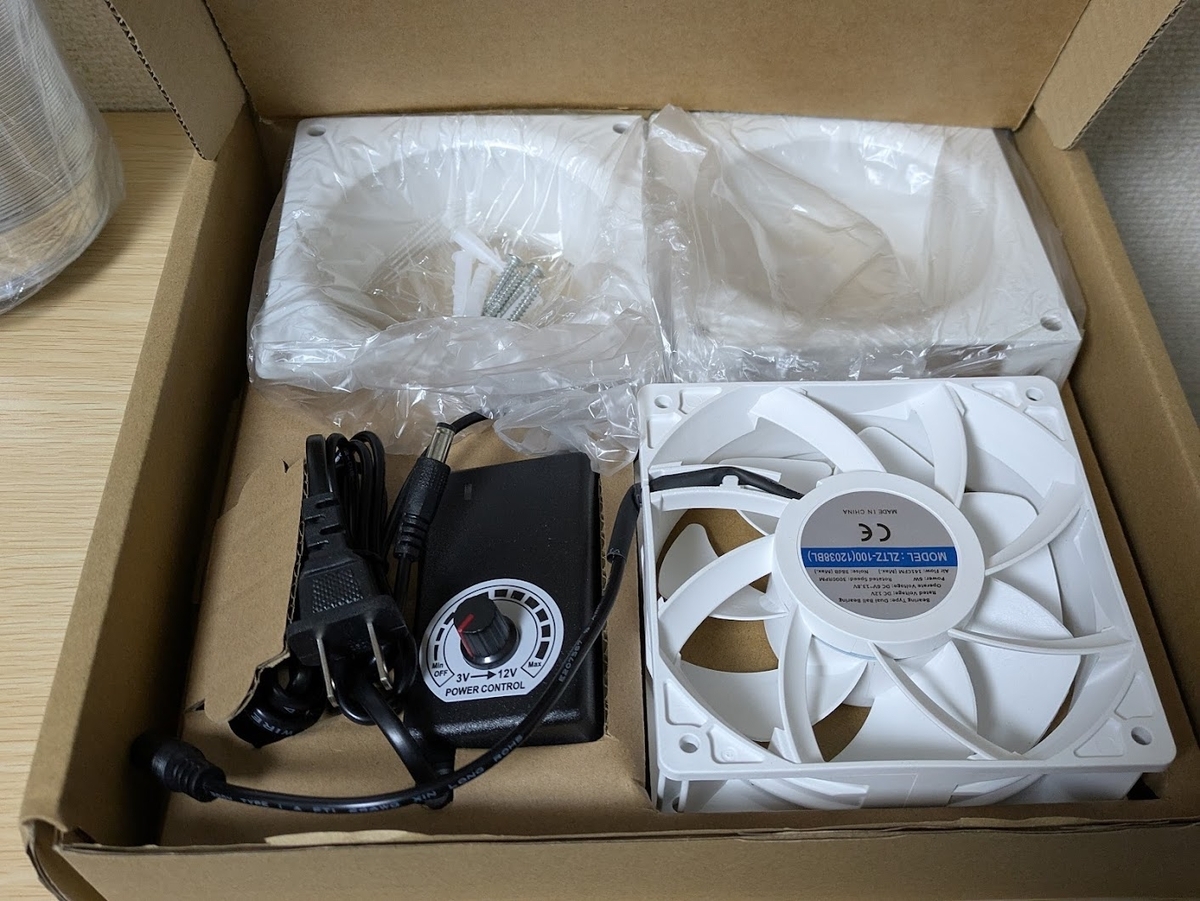

選定したのはこちら。

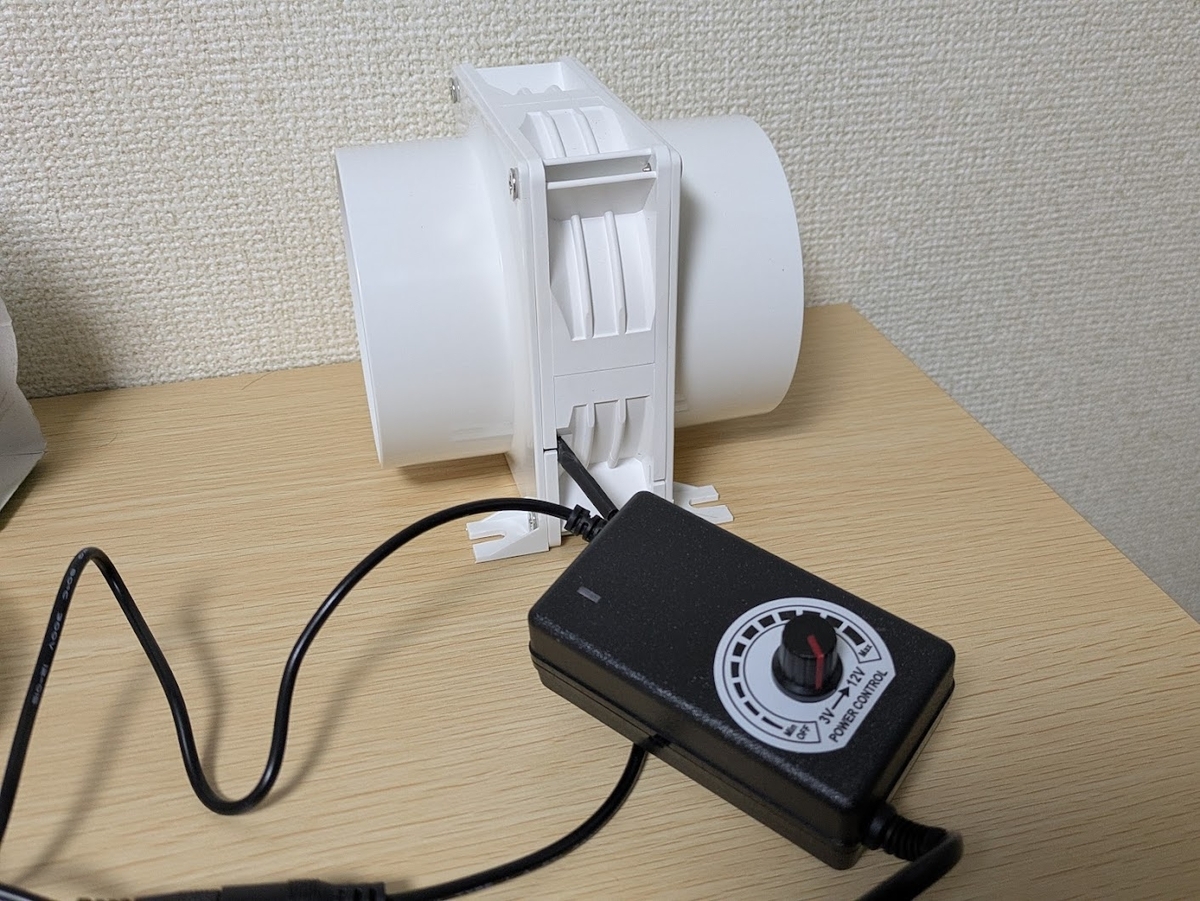

Amazon.co.jp: 【2024新型】Sidvkut 軸流ファン ダクト用換気扇 3000rpm 無段階調速スイッチ付き ケースファン 120mm軸流ファン 静音タイプ 38mm厚 塗装ブース用換気扇 DCファン 冷却ファン ファングリル・フランジ付き ホワイト : DIY・工具・ガーデン
このファンを、
3Dプリンタ棚-ダクトホース-ファン-ダクトホース-排気
と繋いで行く必要がある。

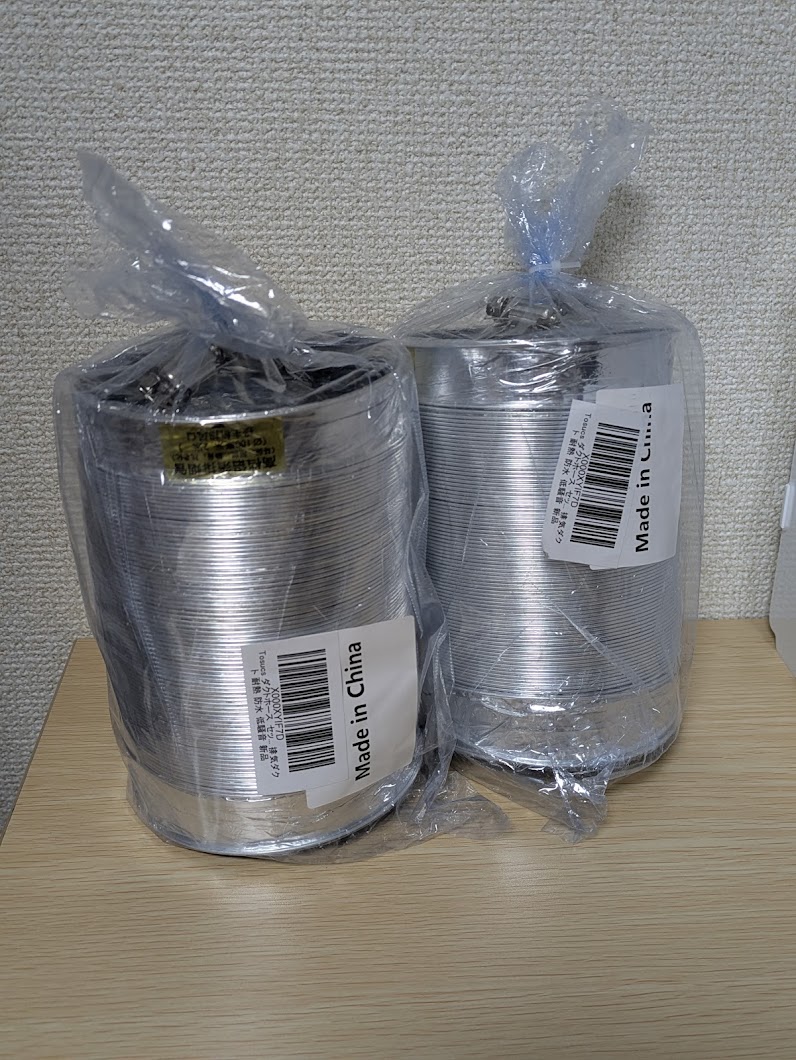

ダクトホースはアルミ製のものを。ホースバンドも付属するタイプで楽ちん。
Amazon.co.jp: Tosucs ダクトホース セット 100MM（直径）2M（長さ）フレキシブルダクト 100mmのホースバンドを2本付き 換気用アルミホース レンジフード用 排気ホース 換気扇用 ホース換気パイプ ファンネル 排気ダクト 耐熱 防水 低騒音 : 産業・研究開発用品
では排気側が？
壁に穴を開けるにはいかないのであるが、ここで便利なアイテムが有る。
塗装ブースで使われるもので、ダクトの先端につけ小さくあけた窓に挟むアタッチメントである。
Amazon | エアテックス AIRTEX レッドサイクロン用 排気口アタッチメント ホビー用ツール RSP-07 | ペインティングスタンド・ブース 通販

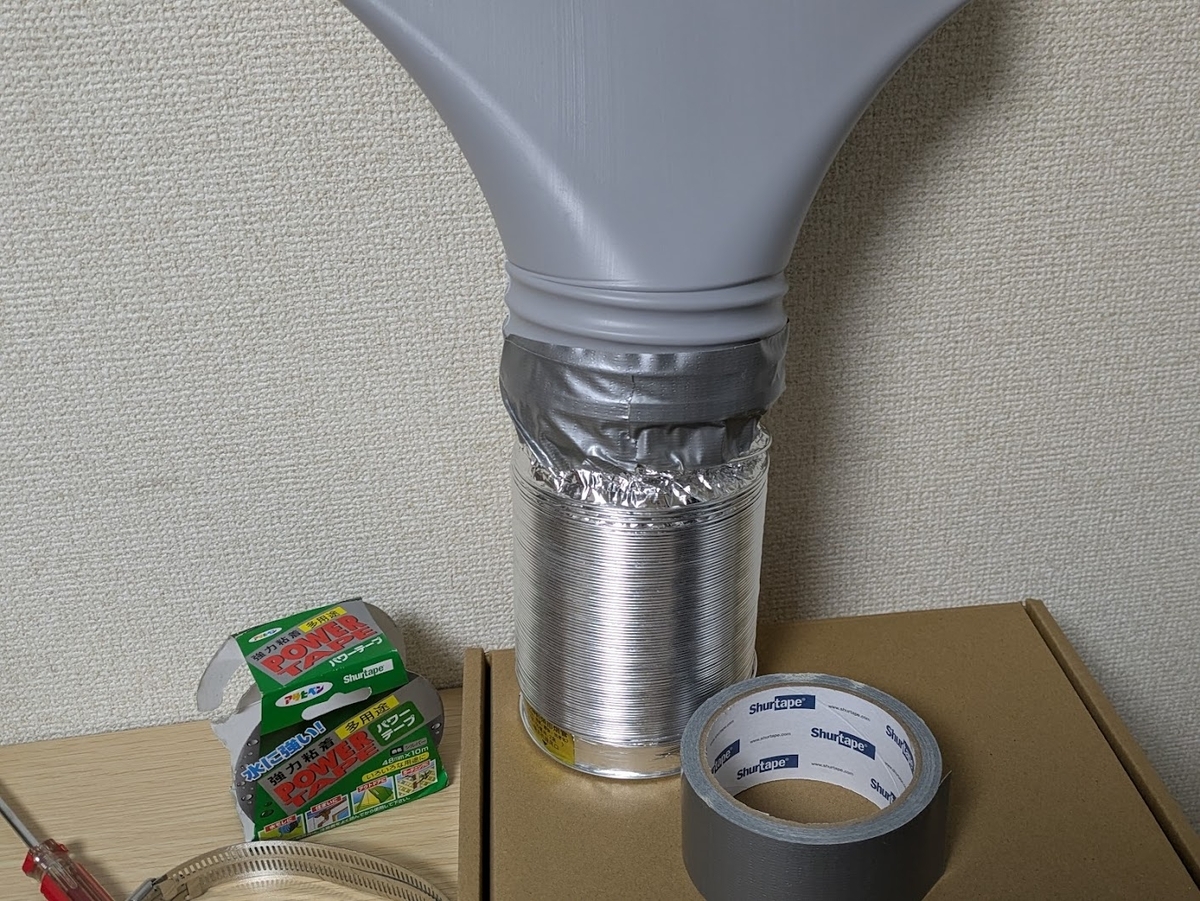

エアテックス製のは100mmダクトに対応しているのでこれをホースにつなぐ…がハマるタイプのスパイラルではないので、困ったときのダクトテープ。ダクトテープはすべてを解決する。

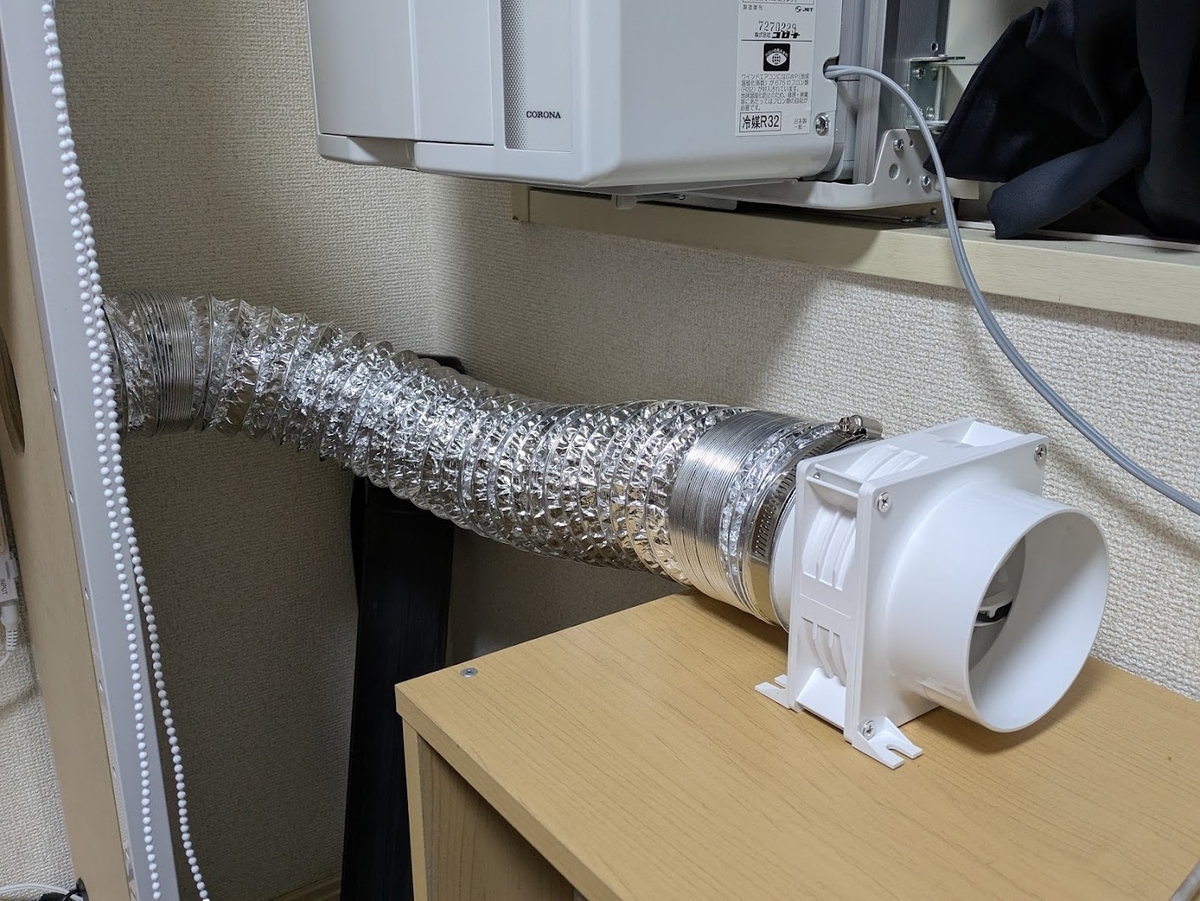

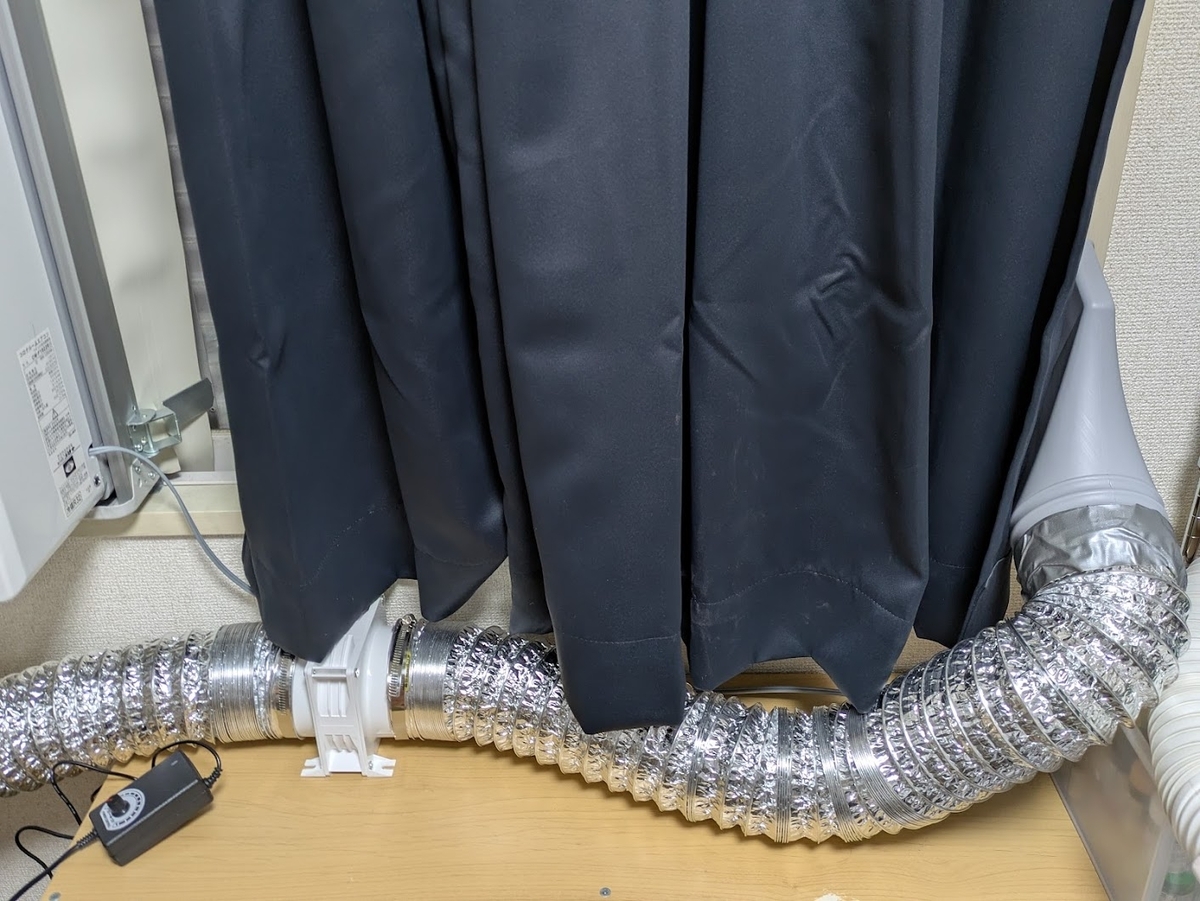

これらのダクトホースを繋いでいって完成。
